BMS контроллер заряда-разряда (плата защиты)

HX-1S-3576 12A

для одного Li-ion аккумулятора 3.7-4.2V 14500/18650/21700/26650

Подходит для аккумуляторов Li-ion 3.7-4.2В любого размера - 14500/18650/18500/21700/26650

BMS (Battery Management System) - система управления батареей, которая предназначена для управления процессом заряда/разряда аккумуляторов и контроля их состояния.


Контроллер заряда-разряда аккумуляторов HX-2S-JH20 имеет 4 вывода:

B+: положительный полюс аккумулятора
B-: отрицательный полюс аккумулятора
P-: отрицательная клемма заряда/разряда
P+: положительная клемма заряда/разряда

Контроллер заряда-разряда HX-2S-D01 позволяет управлять зарядом-разрядом Li-ion аккумуляторов разных размеров (14500, 18650, 21700, 26650 и др.) и обеспечивает защиту от короткого замыкания, перезаряда и глубокого разряда. Ток разряда данного BMS контроллера составляет 12 А. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 В, а разряда - при снижении напряжения до 2,5 В.

Характеристики:
Количество подключаемых аккумуляторов: 1
Номинальное напряжение: 3,7-4,2 В
Напряжение полного заряда: 4,25 В
Напряжение разряда: 2,5 В
Рабочий ток: 12 А
Размер: 36х8х2 мм

Функции:

Защита от перезаряда
Защита от чрезмерного разряда
Защита от короткого замыкания
Защита от перегрузки по току

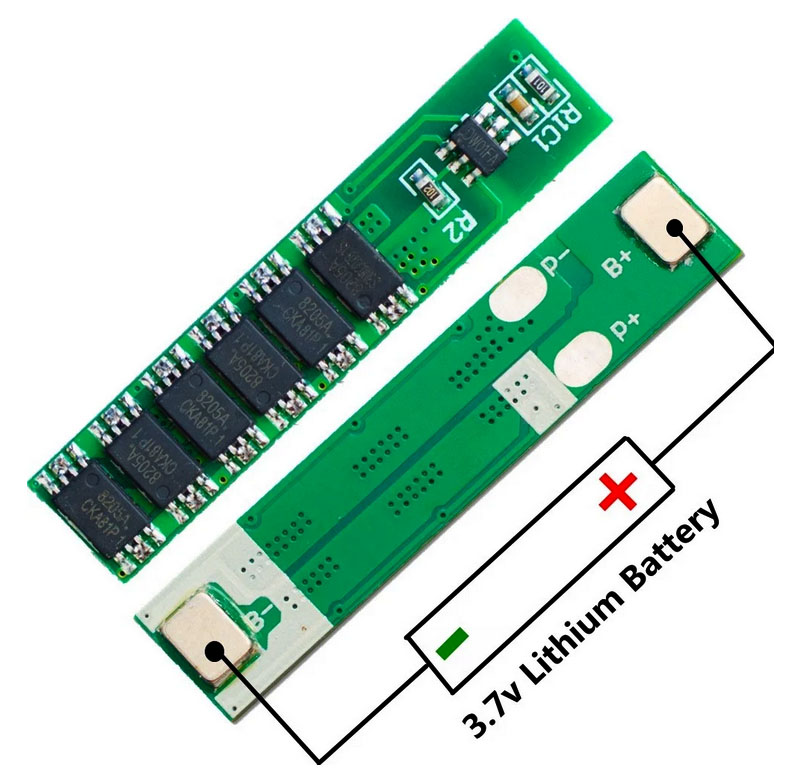

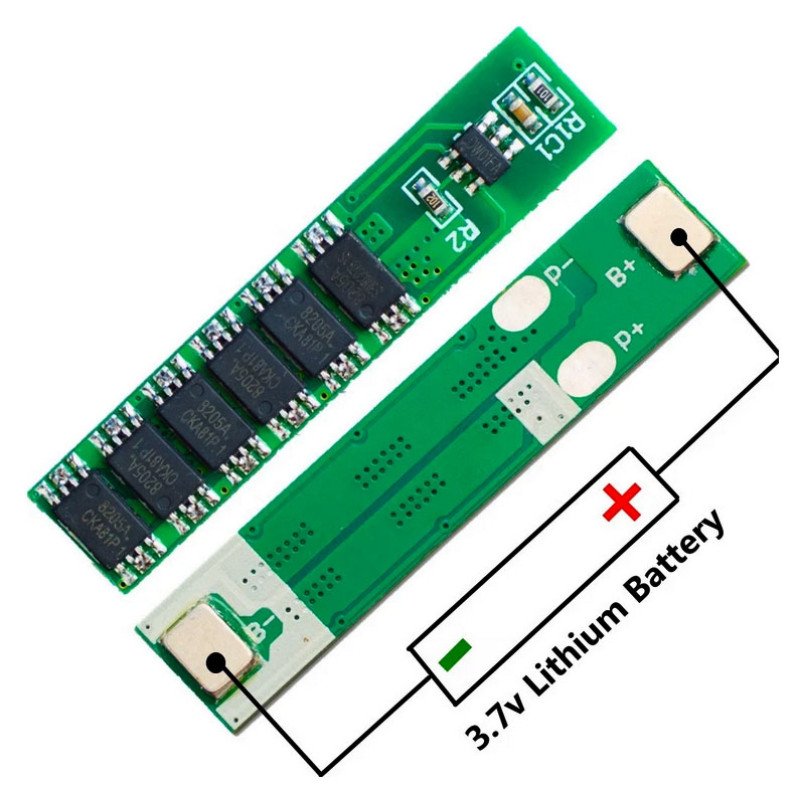

Схема подключения:

Внимание! Данный BMS контроллер не является зарядным устройством!

>> При заказе сборки Вы можете заказать установку BMS-платы! <<

Гарантия: 14 дней на проверку работоспособности при условии соблюдения мер предосторожности по подключению модуля к аккумуляторной сборке

Паянные модули обмену и возврату не подлежат!
