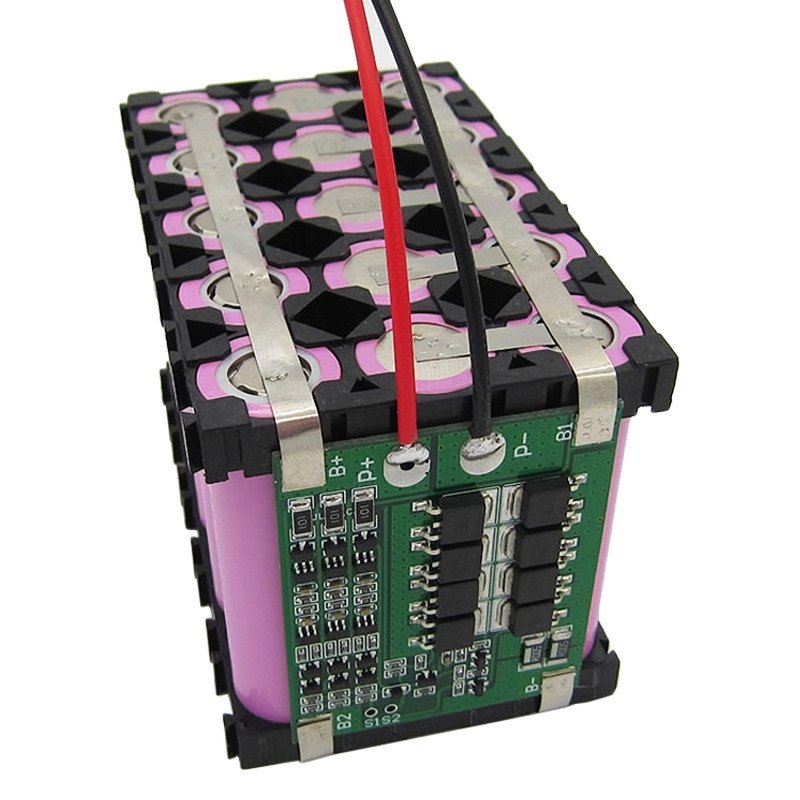

Плата защиты BMS 3S 25A 11.1-12.6V HX-3S-FL25A с балансировкой для сборок из 3х аккумуляторов 18650

Подходит для аккумуляторных сборок 3S из Li-ion аккумуляторов 18650 с напряжением 11,1-12,6В и максимальным рабочим током 25А

BMS (Battery Management System) - система управления батареей, которая предназначена для управления процессом заряда/разряда аккумуляторов и контроля их состояния.

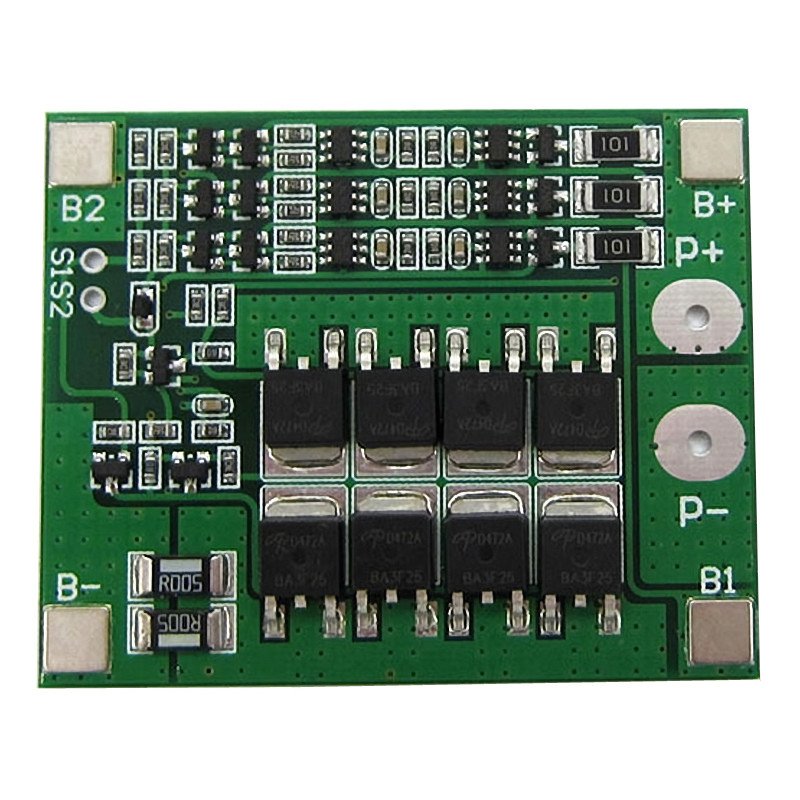

Контроллер заряда-разряда аккумуляторов HX-3S-FL25A имеет 6 выводов:

B+: положительный полюс аккумулятора
B-: отрицательный полюс аккумулятора
B1: средняя точка сборки 1 и 2 аккумуляторов
B2: средняя точка сборки 2 и 3 аккумуляторов
P-: отрицательная клемма заряда/разряда
P+: положительная клемма заряда/разряда

Плата защиты HX-3S-FL25A имеет функцию балансировки, которая заключается в обеспечении равномерного заряда аккумуляторов. Балансировка работает постоянно и независимо от схемы защиты. Для обеспечения правильной работы балансировки необходимо использовать аккумуляторы одинаковой ёмкости - желательно из одной партии. Отключение заряда аккумулятора происходит при достижении напряжения 4.2~4.35В, а разряда при снижении напряжения до 2.7~3.0В. Использование данного модуля обеспечивает равномерный заряд и разряд аккумуляторов, что предотвращает преждевременный выход аккумуляторов из строя, а также обеспечивает правильное и безопасное функционирование аккумуляторной сборки.

Обратите внимание! Эта плата не подходит для переделки шуруповертов без переделки! Переделка описана ниже. Все что Вы делаете, Вы делаете на свой страх и риск!

Характеристики:
Количество подключаемых аккумуляторов: 3
Номинальное напряжение: 11,1-12,6 В
Напряжение полного заряда каждой ячейки: 4.2 В
Напряжение перезаряда: 4,25 (+/-0,5 В)
Напряжение разряда: 2,45 В.
Максимальный непрерывный ток заряда: 25 А
Максимальный ток непрерывный разряда: 25 А
Диапазон рабочих температур: -40...85 С

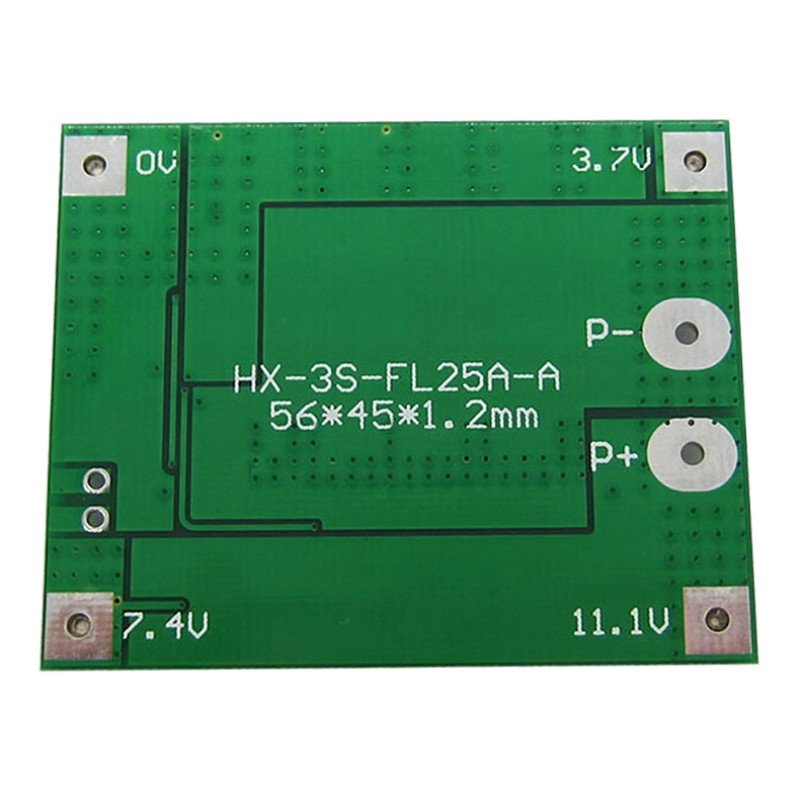

Размер: 56х45х4 мм

Функции:

Балансировка аккумуляторов
Защита от перезаряда
Защита от чрезмерного разряда
Защита от короткого замыкания
Защита от перегрузки по току

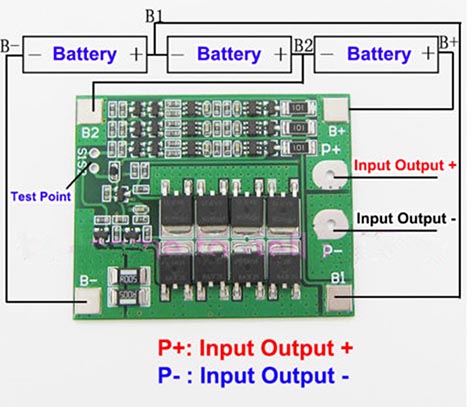

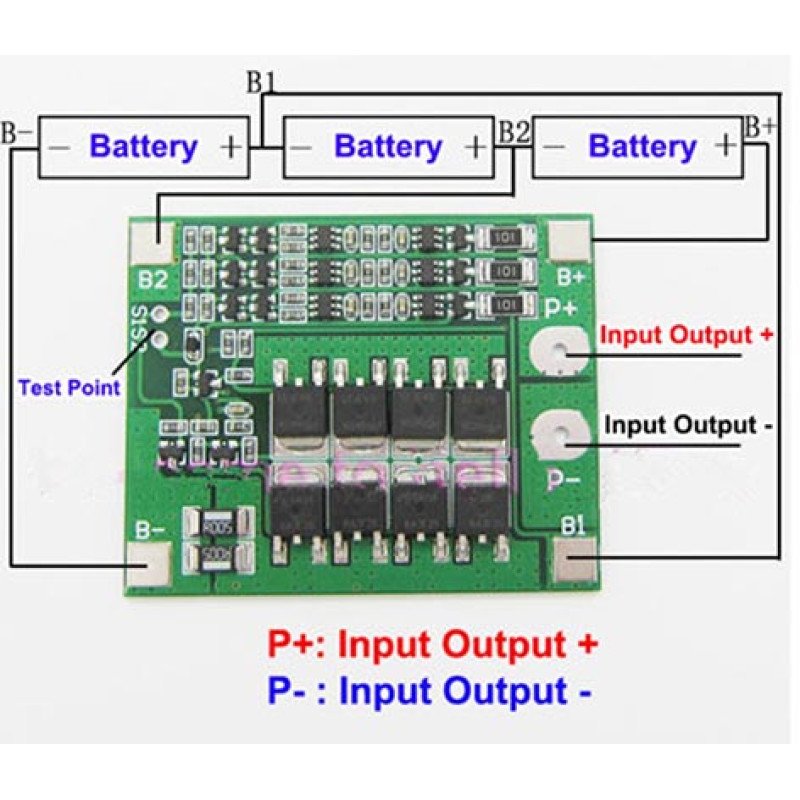

Схема подключения:

Внимание! Данный BMS контроллер не является зарядным устройством!

>> При заказе сборки Вы можете заказать установку BMS-платы! <<

Гарантия: 14 дней на проверку работоспособности при условии соблюдения мер предосторожности по подключению модуля к аккумуляторной сборке

Паянные модули обмену и возврату не подлежат!

Инструкция взята из интернета! Магазин не несёт ответственности за любые действия и их результат, связанные с изложенной выше инструкцией!
